WES-600B/WES-1000B电液伺服钢绞线试验机 |
|
|
|
|
WES-600B/WES-1000B电液伺服钢绞线试验机 |
|

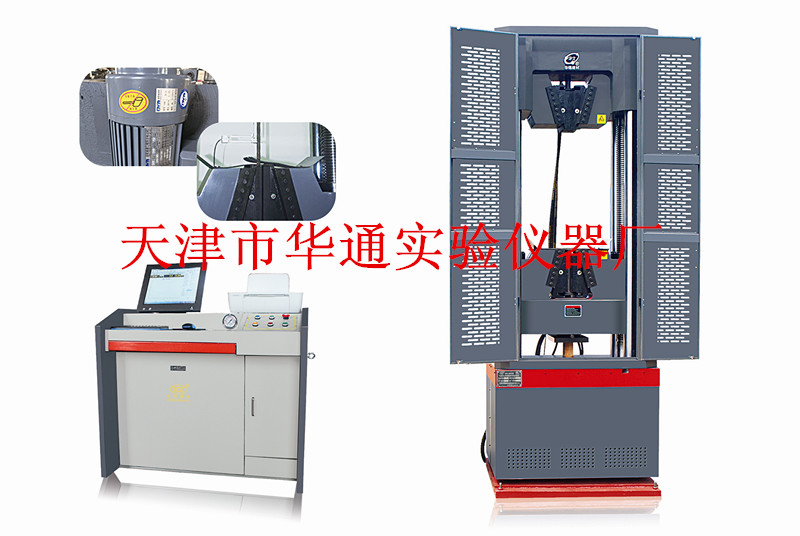

WES-600B/WES-1000B电液伺服钢绞线试验机
简介：
该系列微机控制电液伺服钢绞线拉力试验机，电脑显示力值，电脑调整加荷速度，操作方便，性能稳定，安全可靠。主要用于预应力混凝土钢绞线的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T5224-1995《预应力混凝土钢绞线》的要求。
技术参数：
|
产品型号 |
WES--600B |
WES--1000B |
|
更大试验力 |
600kN |
1000kN |
|
结构形式 |
六立柱双丝杠油缸下置 |
|
试验机级别 |
1级/0.5级（选配） |
|
试验力测量范围 |
2%-FS/0.4%-FS（选配） |
|
试验力示值相对误差 |
优于示值的±1% |
|
力分辨率 |
1/300000 |
|
变形测量装置 |
电子引伸计 |
|
引伸计标距 |
50mm |
|
变形测量范围 |
0-15mm |
|
变形有效测量范围 |
2%～FS |
|
变形分辨率 |
更大变形的1/300000 |
|
变形示值相对误差 |
优于示值的±0.5% |
|
位移测量装置 |
拉线式光电编码器 |
|
位移测量范围 |
0～250mm |
|
位移示值相对误差 |
优于示值的±1% |
|
位移分辨率 |
0.01mm |
|
活塞更大移动速度 |
70mm／min |
|
横梁调整速度 |
120mm／min |
|
油缸活塞行程 |
250mm |
|
更大拉伸空间 |
1000mm（可增大） |
1000mm（可增大） |
|
立柱间距 |
540 mm |
600 mm |
|
控制方式 |
计算机三闭环控制和编程控制 |
|
等速应力控制范围 |
2～60Mpa |
|
应力速率相对误差 |
优于设定值的≤±5% |
|
等速应变控制范围 |
0.00025/s～0.0025/s |
|
应变速率相对误差 |
优于设定值的≤±5% |
|
等速位移控制范围 |
0.2～70mm/min |
|
位移速度相对误差 |
优于设定值的≤±5% |
|
夹紧方式 |
液压自动夹紧 |
|
圆试样夹持直径 |
Φ13-φ40mm |
φ14-φ45mm |
|
钢绞线夹持直径 |
φ9.2-φ12.7mm，φ12.7-φ15.24mm |
|
扁试样夹持厚度 |
0-35mm |
0-40mm |
|
上下压盘尺寸 |
204×204mm |
|
外形尺寸 |
主机(mm) |
930×750×2650 |
930×750×2650 |
|
油源(mm) |
960×630×900 |
|
整机重量 |
3000 kg |
3200 kg |
|
供电电源 |
380V±10%/50Hz/三相四线制 |
|
| |
|
|
|
 |
|
