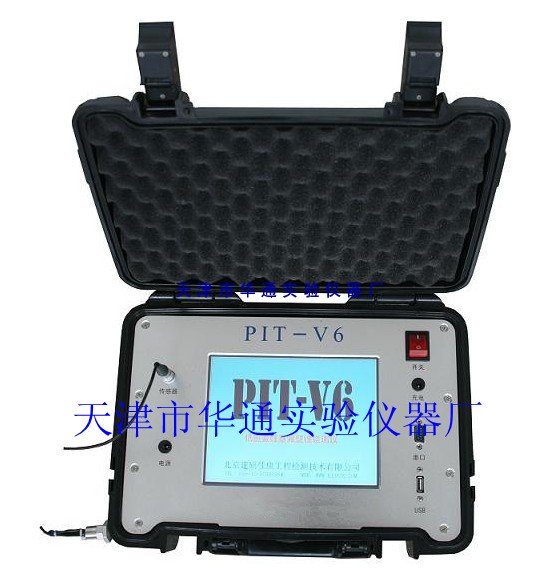

多彩式反射波法桩基完整性检测分析仪
便携 多彩式采集界面
产品用途
基桩动测仪，利用反射波法检测基桩完整性，判定桩身缺陷的程度及位置。可用于测试灌注桩和打入桩，
也可以用于顶面是暴露的（如桥墩等）的测试。 对不同长度、不同类型的基桩，需采用不同材料、
不同能量的激振设备。推定桩身缺陷的程度及其在桩身中的位置。
性能特点：
采用 便携 防水工业仪器箱 超大多彩式8.4寸日本三菱超大触摸屏设计,能适合白天黑夜野外等波形分析
内置可充电锂电池，可连续工作8小时以上本机带有数据分析处理软件功能、并可自动生成检测报告；
系统高保真设计，确保原始采集波形不失真，一根桩可存储若干道信号；
现场实时对检测波形进行平滑、积分、滤波、指数或线性放大等处理；
可以对信号进行叠加平均，去除“噪声”信号，可随时查看叠加信号，剔除质量较差的信号；
文件按工程®桩分级管理，直观、方便，可以方便地查看、添加、删除工程或桩的测试数据；
标准USB接口，也可用U盘进行软件升级，方便、可靠；
Windows平台下的分析软件功能全面，界面友好；打印设置灵活，可以打印预览并输出处理结果；
可以随时调用帮助系统，指导操作，查看相关检测规程；可生成检测报告。
3. 依据规范
＊《建筑基桩检测技术规范》（JGJ106-2003）
＊《公路工程基桩动测技术规程》（JTG/T F81-01-2004）
＊《铁路工程基桩无损检测规程》（TB10218-99）
＊《基桩动测仪》（JG/T 3055-1999）
＊《基桩动态测量仪》（JJG930-1998）
＊《基桩低应变动力检测规程》（JGJ/T 93-95）
|
序号 |
项 目 |
指 标 |
|
1 |
主机屏幕 |
8.4寸彩色液晶 |
|
2 |
系统噪声电压（mV） |
≤2 |
|
3 |
浮点放大倍数 |
≤256 |
|
4 |
放大器（浮点）增益（dB） |
≤64 |
|
5 |
A/D分辨率（bit） |
≤24 |
|
6 |
频率响应
（幅频误差≤10%）
|
加速度测量频率范围Hz |
≤9000 |
|
速度测量频率范围Hz |
≤2000 |
|
7 |
幅值非线性度 |
≤10% |
|
8 |
时间示值误差 |
≤1% |
|
9 |
增益误差 |
≤1dB |
|
10 |
采样长度 |
≤16k |
|
11 |
系统动态范围dB |
≤184 |
|
12 |
系统参考灵敏度 |
加速度传感器 |
其不确定度（K=3）为3% |
|
速度传感器 |
其不确定度（K=3）为5% |
|
13 |
供电方式 |
外部：AC220V，DC12V |
|
内部：12V可充电锂离子电池连续工作8小时以上 |
|
14 |
温度适应性 |
-30℃~+60℃ |
|
|
|
|
|
15 |
体积：mm×mm×mm |
L365X269WXH151 |
|
