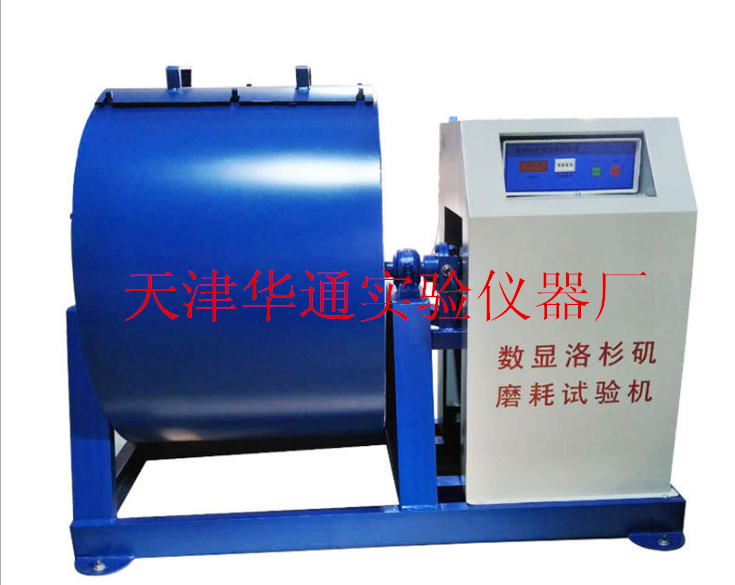

主要技术参数：
1、筒内径×内长：710±5mm×510±5mm
2、转速：30—33r/min
3、 计数器：5位(自动数显，可预置)
4、 外形尺寸：1320×980×1050mm
5 、钢球：Φ48mm
6、电源：工作电压 380V±10%三相（星形），电流不大于20A
7、重量：220KG
8、外形尺寸：800x800x1200mm
9、功率：6KW
10、环境温度： ≤35℃。
11、相对湿度： ≤85%
调试安装：
■启动前首先检查旋转部分与料筒是否有刮碰现象，应及时调整。
■减速箱应注入机油后方能使用，卸料蜗轮会及滑动轴承处注入机油。
■清理料筒内染料。洛杉矶搁板式磨耗试验机
■启动前将筒体限装置锁紧，然后再启动。
■启开后发现运转方向不符合要求时，应切断电源，将导线的任意两根相线互换位置，再重新启动。
■根据磨耗时间调整时间继电器的定时，注意在断电情况下调整。
■按动启动按钮。
■达到调定时间后自动停车。
■卸料时先停机，然后将筒体位限置手柄松开，再旋转手轮，由蜗轮付带料筒旋转到便于出料的位置，停止转动，然后启动机器使主轴运转方可排出物料，直至将料排出停止，主轴运转旋转手轮使料筒复位。
■清洗料筒，将水倒入料筒内使主轴运转将料筒和铲片冲洗干净或用砂子清洗也可。
使用方法：
■试车前必须检查线路是否完好，（输入电源必须为三火）按点动键，滚筒旋转是否正常（按筒上箭头方向，如果转动方向相反，把输入380V中两相火线调换即改变）同时将LED显示屏清零再把予置拨码开关调到所试验次数，按启动键开始工作，如有特殊情况请按“暂停”键,机器停止工作,待故障排除后再次按“启动”键机器恢复工作。
■将试验的碎石料和钢球装入筒内，密封盖好，拧紧螺钉，开动仪器转动500转或1000转后自动停止。此时出料口在中上位置，便于打开密封盖，打开盖后，按点动键，使出料口转向下方，松开按键试筒停止，取出试件。
■用直径2mm圆孔筛或边长1.7mm方孔筛，筛去试样中的石屑，用水冲洗留在筛上的碎石，烘干、恒重，准确称出重量。
计算方法：
■按下列计算石料磨耗率至0.1% Q磨=(G1-G2)/G1× 式中：Q磨--石料的磨耗率% G1--装入筒中碎石之原重量g G2--试验后，洗净烘干之重量g。
■试验结果两次试验之平均值，两次误差不大于2%否则重新试验。
随机附件：
■说明书1册合格证1份
■控制器1个
■试验用钢球12只(5000g)，另根据不同的实验需要可有不同的配法（11个钢球4850g，8个钢球3300g，6个钢球2500g)
报告：
试验报告应记录所使用的粒级类别和试验条件.5.2粗集料的磨耗损失取两次平行试验结果的算术平均值为测定值，两次试验的差值应不大于2%，否则须重做试验。
另有:有分料器,针片状规准仪,三脚网篮,石料压碎值试验仪。
操作规程：
■启动前首先检查旋转部分与料筒是否有刮碰现象，应及时调整。
■减速箱应注入机油后方能使用，卸料蜗轮会及滑动轴承处注入机油。
■清理料筒内染料。
■启动前将筒体限装置锁紧，然后再启动。
■启开后发现运转方向不符合要求时，应切断电源，将导线的任意两根相线互换位置，再重新启动。
■根据磨耗时间调整时间继电器的定时，注意在断电情况下调整。
■按动启动按钮。
■达到调定时间后自动停车。
■卸料时先停机，然后将筒体位限置手柄松开，再旋转手轮，由蜗轮付带料筒旋转到便于出料的位置，停止转动，然后启动机器使主轴运转方可排出物料，直至将料排出停止，主轴运转旋转手轮使料筒复位。
■清洗料筒，将水倒入料筒内使主轴运转将料筒和铲片冲洗干净或用砂子清洗也可。
使用注意事项：
■使用前必须进行空载运转确保无故障后方可加载使用。用前润滑，用后擦试干净。
■设备不宜在磁场或电场中操作使用，必须采取屏蔽措施，防止仪器设备损坏或降低测量精度。
■经常进行 设备的保养与维护，并存放在干燥通风之处，待用时间过长仪器设备，应定期通电开机，防止潮霉损坏仪器设备其零部件。
■不准随意拆改或解体使用，确因需要开发新功能或改造更新等，需按分级管理权限，履行审批手续后再实施。
注：该仪器未取得中华人民共和国医疗器械注册证，不可用于临床诊断或治疗等相关用途
