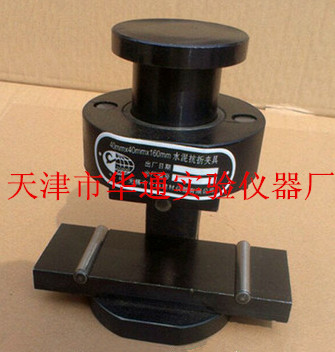

【产品名称】水泥抗折夹具
一、产品简介：40×40×160水泥抗折夹具主要用于水泥抗折强度的检验. 本夹具是为我国标准GBGB/T17671-1999《水泥胶砂强度检验方法（ISO法）》而设计的配套仪器。
二、技术参数
1、压辊直径 10mm
2、下压辊跨距 100mm
3、毛重/净重 5kg
注：配30吨压力试验机
水泥抗折夹具使用与维护 本夹具适用于30t压力试验机 。做抗折实验时，按以下步骤安装：
1. 拧松压力机横梁上两个内六角螺钉，拆下上压力板，定位销留在横梁上，装上菱形销(17)及上支座(16)，用两内六角螺钉固定紧。
2. 拆下压力机上下压板、凹球座、防尘罩，换上本套下夹具，垫圈(2)套在活塞上，销上定位销(1)，装上下夹具座，防尘罩用原机上的箍圈固定在油缸外侧。将两个导向柱(20)，调整好距离，用螺母锁紧。抗折夹具
3. 抗折试验可对100×100×450mm、150×150×550mm两种试块进行试验，当试验100×100×450mm试块时，将下夹具座上左标准辊(7)及辊座(6)、右标准辊及靠销(18)移至内侧相应位置(辊间距为300mm)，将上夹具座上左右标准辊(10)、弹簧(13)、弹簧上下吊钩(9)(14)移至内侧相应位置(辊间距为100mm)，然后固定好，即可试验。
4. 做150×150×550mm 试块试验，将下夹具座上左标准辊及辊座、右标准辊及靠销移至内侧相应位置(辊间距为450mm)，将上夹具座上左右标准辊、弹簧、弹簧上下吊钩移至内侧相应位置(辊间距为150mm)，然后固定好，即可试验。
5. 做劈裂抗拉试验时，将上夹具座上的左右标准辊及辊柱(12)取下，装上上夹具条，用螺钉固定好，即可试验。抗折夹具 使用完毕后，应及时清除试块碎屑，各运动部位涂上润滑油，各光面涂上防锈油以防锈蚀。
本夹具主要由下夹具座(4)、上夹具座(15)、标准夹辊(7)(10)、抗劈裂夹具上下压条(8)等组成。下夹具座通过定位销(1)、垫圈(2)固定在压力机活塞上，上夹具座通过上支座(16)、菱形销(17)及压力机上的定位销和两内六角螺钉固定在压力机横梁上。
水泥抗折夹具使用完毕后，应及时清除试块碎屑，各运动部位涂上润滑油，各光面涂上防锈油以防锈蚀。
|
| |
|
|
|
 |
|
