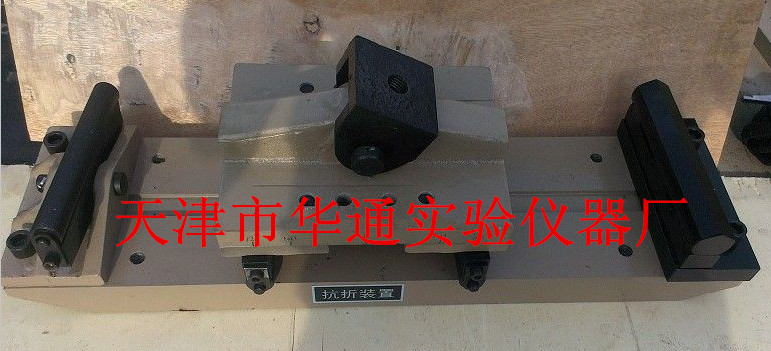

混凝土抗折装置，混凝土抗折夹具
一、混凝土抗折装置，混凝土抗折夹具用途：混凝土抗折装置又称混凝土抗折夹具，它与机配合是混凝土试验中必不可少的一种试验机具。实验机测定水泥混凝土抗折强度、劈裂抗拉强度。
二、混凝土抗折装置，混凝土抗折夹具主要技术参数
1、更大抗折负荷100KN
2、更大劈裂抗拉负荷300KN
3、抗折标准夹辊直径φ30mm
4、上、下夹辊间净距离172mm
5、适用混凝土试件：标准150×150×600（或550 mm）非标准：100×100×400 mm
三、混凝土抗折装置，混凝土抗折夹具产品构造
本夹具主要由下夹具座(4)、上夹具座(15)、标准夹辊(7)(10)、抗劈裂夹具上下压条(8)等组成。下夹具座通过定位销(1)、垫圈(2)固定在压力机活塞上，上夹具座通过上支座(16)、菱形销(17)及压力机上的定位销和两内六角螺钉固定在压力机横梁上。
四、混凝土抗折装置，混凝土抗折夹具使用与维护
做抗折实验时，按以下步骤安装：
1、拧松压力机横梁上两个内六角螺钉，拆下上压力板，定位销留在横梁上，装上菱形销(17)及上支座(16)，用两内六角螺钉固定紧。
2. 拆下压力机上下压板、凹球座、防尘罩，换上本套下夹具，垫圈(2)套在活塞上，销上定位销(1)，装上下夹具座，防尘罩用原机上的箍圈固定在油缸外侧。将两个导向柱(20)，调整好距离，用螺母锁紧。
3. 抗折试验可对100×100×450mm、150×150×550mm两种试块进行试验，当试验100×100×450mm试块时，将下夹具座上左标准辊(7)及辊座(6)、右标准辊及靠销(18)移至内侧相应位置(辊间距为300mm)，将上夹具座上左右标准辊(10)、弹簧(13)、弹簧上下吊钩(9)(14)移至内侧相应位置(辊间距为100mm)，然后固定好，即可试验。
4. 做150×150×550mm 试块试验，将下夹具座上左标准辊及辊座、右标准辊及靠销移至内侧相应位置(辊间距为450mm)，将上夹具座上左右标准辊、弹簧、弹簧上下吊钩移至内侧相应位置(辊间距为150mm)，然后固定好，即可试验。
5. 做劈裂抗拉试验时，将上夹具座上的左右标准辊及辊柱(12)取下，装上上夹具条，用螺钉固定好，即可试验。
混凝土抗折装置，混凝土抗折夹具维护保养：
1、 试验完成后要将家具擦拭干净，将家具保存在干燥通风的地方；
2、 夹具要交由专人看护使用，使用前要仔细阅读使用说明书或严格按照操作规程进行操作，使用人员上岗前要熟悉试验流程和夹具性能。
|
| |
|
|
|
 |
|
