EVD动态变形模量测试仪

Evd动态变形模量测试仪是天津华通仪器制造厂自行研发的新一代试验仪器。用于测定路基在动荷载作用下的弯沉值 (Evd)，从而评估路基的承载力和变形量。适用于受动荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测，特别 适用于场地狭窄地段检测，如路桥(涵)过渡段及路肩的检测，既有线路基等。
落锤弯沉仪(Evd动态变形模量测试仪)它能快速测出动态变形模量Evd和地基系数K30。
适用标准：中华人民共和国行业标准《铁路工程土工试验规程》(TB10102-2004)“Evd 平板载荷试验”。

手持落锤弯沉仪(Evd动态变形模量测试仪)重量：15kg，直径：300mm，厚度：20mm
4、 沉陷测定仪
(1)沉陷测试范围：0.20mm～2.00mm
(2)重量：5kg
(3)电源：6节5号碱性电池
5、环境温度范围：-20℃～40℃

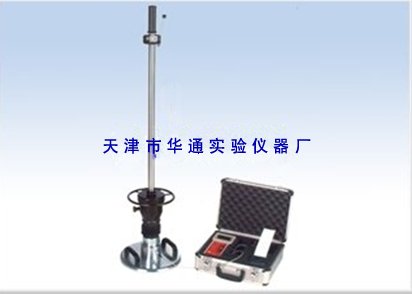

四、Evd动态变形模量测试仪(手持落锤弯沉仪)仪器构成
整套仪器由以下四部分构成
1.加载装置
2.荷载板
3.电子沉陷测定仪
4.小型打印机

手持落锤弯沉仪(Evd动态变形模量测试仪 )技术参数
1、  适用及检测范围：符合现行规范的各类路基土及基床填料。
(1)适用的土壤种类范围与K30平板载荷仪相同，即可用于不大于载荷板直径1/4的各类土和土石混合填料。
(2)测试范围：10Mpa(3)测试影响深度：0～500mm
2、 加载装置
(1)加载装置重：15kg，其中重锤重：10kg
(2)更大冲击力：7.07kN
(3)冲击力持续时间：18±2ms
3、 载荷板
Evd动态变形模量测试仪(手持落锤弯沉仪)重量：15kg，直径：300mm，厚度：20mm
4、 沉陷测定仪
(1)沉陷测试范围：0.20mm～2.00mm
(2)重量：5kg
(3)电源：6节5号碱性电池
5、环境温度范围：-20℃～40℃
