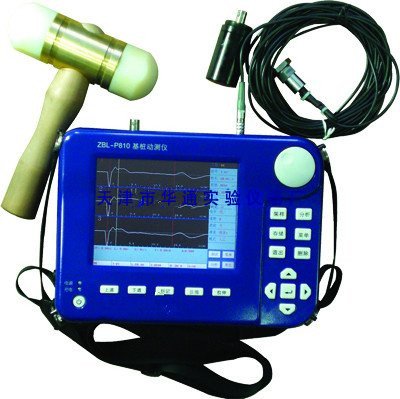

ZBL-P810基桩动测仪
1.应用领域
-
反射波法检测基桩完整性，判定桩身缺陷的程度及位置。
2.依据标准
-
中华人民共和国建筑工业行业标准《基桩动测仪（JG/T 3055-1999）》
-
《基桩动态测量仪检定规程（JJG930—1998）》
-
《建筑基桩检测技术规范（JGJ 106-2003）》
-
《公路工程基桩动测技术规程（JTG/T F81-01-2004）》
-
广东省标准《基桩反射波法检测规程（DBJ 15-27-2000）》
-
深圳地区《基桩质量检测技术规程（SJG 09-99）》
3.性能特点
-
全新的小波分析处理，达国外先进水平；
-
自适应浮点放大，波形不失真；
-
一根桩可存储若干道信号；
-
现场自动实时对检测波形进行平滑、积分、滤波、指数或线性放大等处理；
-
可以对信号进行叠加平均，去除“噪声”信号，可随时查看叠加信号，剔除质量较差的信号；
-
双通道同时采集，每根桩测试多个方位时，可以提高工作效率；
-
文件按工程®桩分级管理，直观、方便，可以方便地查看、添加、删除工程或桩的测试数据；
-
可配接多种速度传感器和加速度传感器；
-
仪器操作简单，一切从实际工程检测的需要出发，易学易用，几分钟即可学会使用；
-
内置可充电锂电池，供电时间长（5小时以上），随时充电无“记忆”；
-
体积小、重量轻，携带方便；
-
P810采用标准的USB接口，支持移动存储；
-
P810使用U盘对仪器内部软件升级，方便、可靠，
-
Windows平台下的分析软件功能全面，界面友好；打印设置灵活，可以打印预览并输出处理结果；可以随时调用帮助系统，指导操作，查看相关检测规程；可生成检测报告。
4.技术参数
|
项 目 |
ZBL-P810技术指标 |
项 目 |
ZBL-P810技术指标 |
|
工作模式 |
独立工作 |
系统噪声电压（mV） |
≤2 |
|
控制模式 |
工业级专用工控系统 |
动态范围（dB） |
184 |
|
显示器 |
640×480高亮度、真彩色液晶显示器 |
放大器频带（Hz） |
10Hz～10kHz |
|
存储方式 |
512M CF卡 |
更大存储长度 |
1024 |
|
定点放大（倍） |
1、10、100三档可调 |
幅值非线性度 |
≤10% |
|
浮点放大（倍） |
256 |
时间示值误差 |
≤1% |
|
A/D分辨率（位） |
24位（16位A/D＋8位浮点） |
时间分辨力 |
5us |
|
采样时间间隔 （ms） |
5μs～65535μs连续可调 |
增益误差 |
≤1 dB |
|
更大采样长度 |
16k |
通道数 |
2 |
|
触发方式 |
信号触发、外触发 |
两通道相位一致性 |
±3° |
|
操作方式 |
光电旋钮＋快捷键 |
两通道幅值一致性 |
≤3% |
|
传输接口 |
标准USB，支持移动存储 |
通道间窜扰 |
≤1% |
|
供电方式 |
交流：220V±10%，直流：＋12V |
连续工作时间 |
>5小时 |
传感器
灵敏度 |
加速度型（mv/g） |
³100 |
整机重量 |
1.8kg（含内置锂电池） |
|
速度型(mv/cm·s -1) |
³300 |
整机体积 |
252mm´185mm´58mm |
传感器
频率范围 |
加速度型 |
0.5~9000 Hz |
工作环境 |
温度 |
0℃～+40℃ ； |
|
速度型 |
35~1800 Hz |
湿度 |
空气湿度<90%RH |
